Jako doświadczony dostawca w dziedzinie precyzyjnego mielenia CNC, rozumiem kluczową rolę, jaką odgrywa zużycie narzędzia w ogólnej jakości i wydajności procesu mielenia. Zużycie narzędzi jest nieuniknionym zjawiskiem w Precision Filling CNC, które może prowadzić do niedokładności wymiarów, pogorszenia wykończenia powierzchni, a nawet przestoju maszyny. Na tym blogu podzielę się pewnymi skutecznymi strategiami, jak zrekompensować zużycie narzędzi w CNC Precision Filling, w oparciu o moje wieloletnie doświadczenie i wiedzę branżową.
Zrozumienie zużycia narzędzia w CNC Precision Filling
Zanim zagłębimy się w metody kompensacyjne, konieczne jest zrozumienie rodzajów i przyczyn zużycia narzędzia w Precision Filling CNC. Istnieją głównie trzy rodzaje zużycia narzędzia: zużycie flanki, zużycie krateru i zużycie wycięcia.
Zużycie flanki występuje na powierzchni odniesienia narzędzia tnącego i jest głównie spowodowane tarciem między narzędziem a przedmiotem obrabianym. Z drugiej strony zużycie kraterowe dzieje się na powierzchni zboczu narzędzia i jest spowodowane wysoką temperaturą i ciśnieniem wygenerowanym podczas procesu cięcia. Zużycie Notch zwykle występuje na głębokości - cięcia i jest często wynikiem interakcji między narzędziem, przedmiotem obrabianym i płynem do cięcia.
Przyczyny zużycia narzędzia są multi -fasetowane. Obejmują one właściwości twardości i materiału przedmiotu obrabianego, parametry cięcia, takie jak prędkość cięcia, szybkość paszowa i głębokość cięcia oraz jakość i rodzaj samego narzędzia tnącego. Na przykład, podczas mielenia twardego - materiału maszynowego, takiego jak tytan, narzędzie jest bardziej prawdopodobne, że szybkie zużycie w porównaniu do aluminium mielenia.
Monitorowanie zużycia narzędzia
Pierwszym krokiem w kompensacji zużycia narzędzia jest dokładne monitorowanie go. Dostępnych jest kilka metod monitorowania zużycia narzędzia.
Jedną z najczęstszych metod jest bezpośredni pomiar. Obejmuje to fizyczne mierzenie wymiarów narzędzia, takie jak szerokość zużycia flanki lub głębokość krateru, przy użyciu instrumentów pomiarowych, takich jak mikroskop lub zacisk. Ta metoda zapewnia dokładne wyniki, ale jest czasem zużywającym i wymaga zatrzymania maszyny, co może zakłócić proces produkcyjny.
Inną metodą jest monitorowanie pośrednie, które opiera się na czujnikach w celu wykrywania zmian zmiennych procesowych związanych z zużyciem narzędzia. Na przykład czujniki siły mogą mierzyć siły tnące podczas procesu frezowania. W miarę noszenia narzędzia siły tnące zwykle rosną. Podobnie, akustyczne czujniki emisji mogą wykrywać sygnały o wysokiej częstotliwości generowane podczas cięcia. Zmiany tych sygnałów mogą wskazywać na zużycie narzędzia. Czujniki termiczne można również użyć do monitorowania temperatury narzędzia tnącego, ponieważ zużycie narzędzia często prowadzi do wzrostu temperatury cięcia.

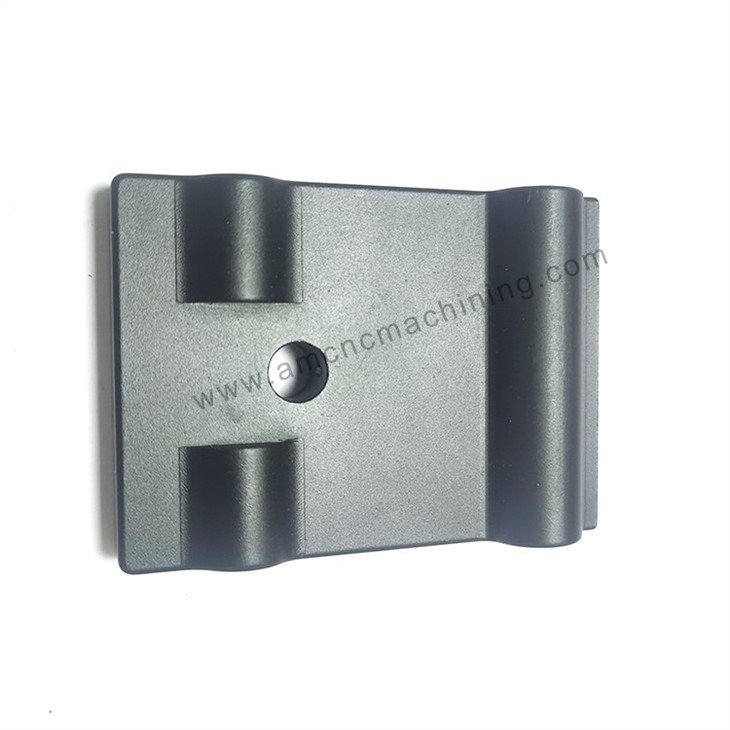

Dzięki ciągłym monitorowaniu zużycia narzędzia możemy wykryć go na wczesnym etapie i podjąć odpowiednie środki kompensacyjne, zanim zostanie to spowodowane jakość obrabianych części. Aby uzyskać więcej informacji na temat wysokiej produkcji metalowej, możesz odwiedzićWysoka precyzyjna produkcja metalu.
Kompensacja zużycia narzędzia
Po wykryciu zużycia narzędzia istnieje kilka sposobów na jego zrekompensowanie.
Dostosowanie parametrów cięcia
Jednym z najprostszych sposobów kompensacji zużycia narzędzia jest dostosowanie parametrów cięcia. Gdy narzędzie zacznie się nosić, nieznaczne zwiększenie szybkości zasilania może czasami pomóc utrzymać szybkość usuwania materiału. Takie podejście musi być jednak starannie zrównoważone, ponieważ zbyt duża zwiększenie szybkości zasilania może prowadzić do słabego wykończenia powierzchni i wymiarowych niedokładności.
Zmniejszenie prędkości cięcia to kolejna opcja. Niższa prędkość cięcia wytwarza mniej ciepła i zmniejsza szybkość zużycia narzędzia. Ale zmniejsza także wydajność procesu frezowania. Dlatego przy dostosowaniu prędkości cięcia należy wziąć pod uwagę handel między żywotnością narzędzia a wydajnością produkcji.
Odszkodowanie przesunięcia narzędzia
Kompensacja przesunięcia narzędzia jest szeroko stosowaną metodą w frezowaniu precyzyjnym CNC. W maszynach CNC przesunięcia narzędzi służą do dostosowania położenia narzędzia tnącego w stosunku do przedmiotu obrabianego. W miarę zużycia narzędzia wartości przesunięcia narzędzia można zmodyfikować, aby zrekompensować zmianę wymiarów narzędzia.
Na przykład, jeśli zużycie flanki narzędzia powoduje zmniejszenie efektywnej średnicy narzędzia, przesunięcie narzędzia można dostosować, aby przenieść narzędzie bliżej przedmiotu obrabianego, aby utrzymać pożądane wymiary części. Większość współczesnych kontrolerów CNC zbudowała się - w funkcjach kompensacji przesunięcia narzędzia, które można łatwo zaprogramować i dostosować zgodnie z zmierzonym zużyciem narzędzi.
Wymiana narzędzia
W niektórych przypadkach, gdy zużycie narzędzia osiągnie poziom krytyczny, wymiana narzędzia jest najbardziej praktycznym rozwiązaniem. Znajomość optymalnego czasu wymiany narzędzia ma kluczowe znaczenie. Przedwczesna wymiana narzędzi może zwiększyć koszty produkcji, a opóźnianie wymiany narzędzia może prowadzić do niskiej jakości części, a nawet uszkodzenia maszyny.
Na podstawie monitorowanych danych zużycia narzędzia i doświadczenia historycznego można ustalić harmonogram wymiany narzędzi. Na przykład, jeśli podczas mielenia części aluminiowych stwierdzono, że narzędzie należy wymienić po obróbce określonej liczby części lub po określonym czasie cięcia, informacje te można wykorzystać do wcześniejszego zaplanowania wymiany narzędzia. Aby uzyskać więcej informacji na temat komponentów maszyn do mielenia CNC, możesz się zapoznaćKomponenty maszyny do mielenia CNC.
Rola narzędzi tnących i powłok narzędzi
Wybór narzędzi tnących i powłok narzędzi odgrywa również znaczącą rolę w kompensacji zużycia narzędzia. Wysokiej jakości narzędzia tnące wykonane z zaawansowanych materiałów, takich jak węglika lub ceramika, są bardziej odporne na zużycie w porównaniu z tradycyjnymi narzędziami o wysokiej prędkości.
Powłoki narzędzi mogą dodatkowo zwiększyć odporność na zużycie narzędzia. Na przykład powłoka azotku tytanu (cyny) jest popularnym wyborem, ponieważ zapewnia twardą i gładką powierzchnię, zmniejszając tarcia i zużycie. Powłoka azotku aluminiowego tytanu (TIALN) jest jeszcze bardziej odpowiednia do zastosowań o wysokiej prędkości i wysokiej temperaturze, ponieważ ma lepszą stabilność termiczną i opór utleniania.
Podczas mielenia różnych materiałów należy wybrać odpowiednie narzędzie i powłokę. DlaAluminiowe frezowanie CNC dla części, Preferowane jest narzędzie z powłoką, która zmniejsza przyczepność między narzędziem a wiórami aluminiowymi, ponieważ aluminium ma tendencję do trzymania się narzędzia podczas cięcia.
Wdrożenie systemu zarządzania narzędziami
Aby skutecznie zrekompensować zużycie narzędzi, zaleca się wdrożenie kompleksowego systemu zarządzania narzędziami. System ten powinien obejmować zarządzanie zapasami narzędzi, śledzenie narzędzi i planowanie konserwacji narzędzi.
Zarządzanie zapasami narzędzi zapewnia, że odpowiednie narzędzia są dostępne w razie potrzeby. Obejmuje śledzenie ilości, rodzaju i lokalizacji wszystkich narzędzi tnących w warsztatach. Śledzenie użycia narzędzi rejestruje czas cięcia, liczbę obrobionych części i poziom zużycia dla każdego narzędzia. Informacje te można wykorzystać do przewidywania żywotności narzędzi i planowania wymiany narzędzi.
Planowanie konserwacji narzędzi obejmuje takie działania, jak ostrzenie narzędzi, ponowne powłoki i czyszczenie. Regularna konserwacja może przedłużyć żywotność narzędzia i poprawić jego wydajność.
Wniosek
Kompensacja zużycia narzędzia w CNC Precision Filling jest złożonym, ale niezbędnym zadaniem. Dokładnie monitorując zużycie narzędzia, regulując parametry cięcia, za pomocą kompensacji przesunięcia narzędzia, terminowe wymiany narzędzia, wybieranie odpowiednich narzędzi i powłok tnących oraz wdrożenie systemu zarządzania narzędziami, możemy skutecznie zmniejszyć negatywny wpływ zużycia narzędzia na proces młyna.
Jako dostawca Precision Filling CNC jesteśmy zaangażowani w świadczenie wysokiej jakości usług i rozwiązań. Jeśli jesteś zainteresowany naszymi produktami lub usługami lub jeśli masz jakieś pytania dotyczące kompensacji zużycia narzędzi w CNC Precision Filling, skontaktuj się z nami w celu uzyskania dalszej dyskusji i potencjalnych możliwości zakupów.
Odniesienia
- Boothroyd, G. i Knight, WA (2006). Podstawy obróbki i maszyn. Marcel Dekker.
- Kalpakjian, S., i Schmid, SR (2009). Inżynieria produkcyjna i technologia. Pearson Prentice Hall.
- Byington, CS i Wang, X. (2000). Monitorowanie stanu narzędzia w obróbce i szlifowaniu. CRC Press.
